filettature per raccordi industriali: Guida BSP, NPT, GAS e Whitworth
Guida tecnica alle filettature dei raccordi industriali: differenze tra BSP (GAS), NPT, Whitworth e metrica, filettature cilindriche e coniche, e come sceglierle per evitare perdite, con la nostra distribuzione UTR di raccordi filettati John Guest.
Indice dei capitoli
- Introduzione: perché la filettatura giusta evita perdite e fermi
- Le principali filettature: BSP (GAS), NPT, Whitworth e metrica
- Cilindrica o conica? La differenza che conta per la tenuta
- BSP e NPT non sono intercambiabili: l’errore più costoso
- Raccordi filettati John Guest e sigillatura delle giunzioni
- Richiedi una consulenza tecnica personalizzata

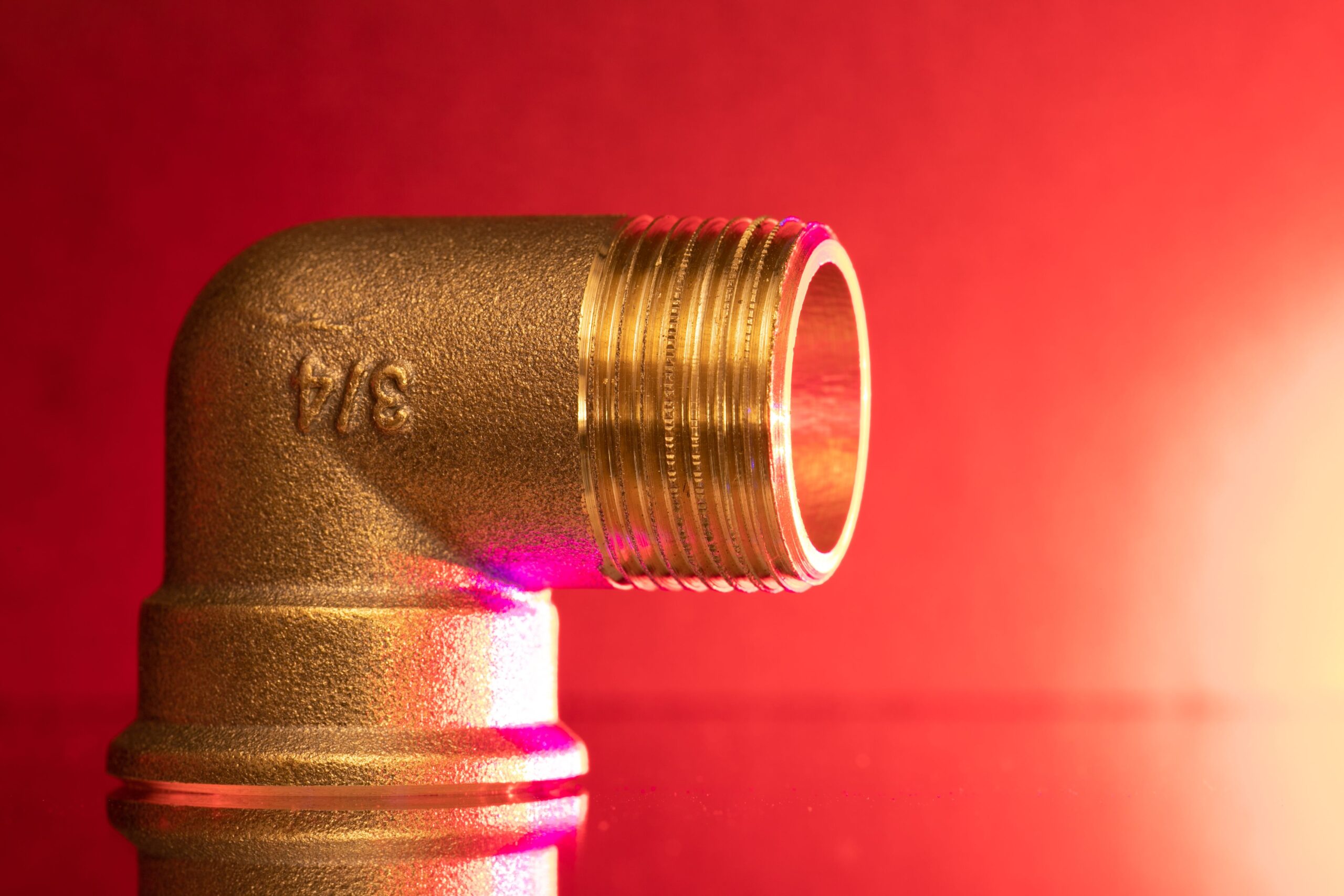

Introduzione: perché la filettature per raccordi giusta evita perdite e fermi
In un impianto pneumatico o idraulico, il punto di giunzione filettato è spesso l’anello debole. Una filettatura sbagliata, abbinata in modo improprio o sigillata male, genera micro-perdite che nel tempo si traducono in cali di pressione, sprechi di aria compressa, contaminazioni e fermi macchina. Eppure la scelta della filettatura viene spesso delegata alla disponibilità a magazzino, con il rischio di accoppiare componenti che sembrano compatibili ma non lo sono.
Capire le differenze tra i principali standard è il primo passo per realizzare giunzioni a tenuta affidabile. In questa guida vediamo come riconoscerle, quando usarle e come sigillare correttamente le giunzioni,
Leggi anche: Cosa sono i raccordi push-fit per acqua potabile e bevande: guida ai sistemi John Guest
Le principali filettature per raccordi: BSP (GAS), NPT, Whitworth e metrica
Ogni standard di filettatura nasce in un contesto geografico e industriale preciso. Conoscerne l’origine aiuta a capire dove ci si imbatterà nell’uno o nell’altro.
Filettatura Whitworth (BSW)
È lo standard storico britannico, caratterizzato da un profilo del filetto con angolo di 55° e cresta arrotondata. Non si usa quasi mai direttamente sui raccordi moderni, ma è la base geometrica da cui deriva la filettatura BSP: per questo nelle tabelle tecniche Whitworth e BSP condividono passo e profilo.
Filettatura BSP (la “filettatura GAS”)
La BSP (British Standard Pipe) è lo standard più diffuso in Europa per raccordi pneumatici e idraulici ed è comunemente chiamata filettatura gas. Deriva dalla Whitworth, quindi ha angolo del filetto di 55°. Esiste in due varianti che è fondamentale non confondere: la sigla G, cilindrica, e la sigla R, conica. Sui raccordi John Guest la filettatura BSP è indicata proprio con la lettera G o con la dicitura BSP.
Filettatura NPT
La NPT (National Pipe Taper) è lo standard nordamericano. È conica e ha un angolo del filetto di 60° (diverso dai 55° della BSP). La variante NPTF (Dryseal) è progettata per una tenuta più efficace direttamente sui filetti. Si incontra su impianti di importazione, macchinari OEM americani e linee con componentistica internazionale.
Filettatura metrica (ISO)
La filettatura metrica ISO, con angolo di 60° e dimensioni espresse in millimetri (es. M5, M12), è diffusa sui componenti di automazione e sulle connessioni di piccolo diametro di valvole ed elettrovalvole.
Cilindrica o conica? La differenza nelle filettature per raccordi che conta per la tenuta
Più ancora dello standard, ciò che determina il metodo di tenuta è la geometria del filetto: cilindrica (parallela) o conica.
- Filettatura cilindrica (BSPP / G): i filetti hanno diametro costante e non realizzano da soli la tenuta. Quest’ultima è affidata a una guarnizione, a un O-ring o a una rondella di tenuta in battuta. È la soluzione ideale dove serve poter orientare il raccordo nella posizione desiderata.
- Filettatura conica (BSPT / R, NPT): il diametro aumenta progressivamente; avvitando, i filetti si serrano l’uno contro l’altro e generano la tenuta per interferenza meccanica. Richiede comunque un sigillante anaerobico o nastro PTFE per garantire l’ermeticità a lungo termine.
I raccordi terminali diritti BSP John Guest serie PI sono un esempio di connessione cilindrica con tenuta su guarnizione, mentre i gomiti filettati NPTF rappresentano la soluzione conica per impianti su standard americano.
BSP e NPT non sono intercambiabili: l’errore più costoso
È l’errore più frequente e più oneroso. Un raccordo BSP e uno NPT dello stesso “pollice” nominale possono sembrare compatibili e si avvitano anche per qualche giro, ma non lo sono: hanno angoli del filetto diversi (55° contro 60°) e, nelle varie misure, passi differenti. Forzare l’accoppiamento porta a:
- danneggiamento permanente dei filetti di entrambi i componenti;
- tenuta apparente che cede sotto pressione o dopo pochi cicli termici;
- micro-perdite di aria compressa che si traducono in spreco energetico continuo.
La regola pratica è sempre verificare lo standard prima dell’accoppiamento e, quando necessario, utilizzare adattatori dedicati BSP/NPT. I raccordi John Guest sono disponibili sia in versione BSP sia NPTF, oltre alle versioni a innesto rapido come la serie PM, per coprire ogni esigenza di transizione tra tubo e filettatura.
Leggi anche: Distribuzione birra alla spina: raccordi John Guest Superseal per pub e Horeca
Raccordi filettati John Guest e sigillatura delle giunzioni
La tecnologia push-fit John Guest elimina la filettatura in gran parte dell’impianto, ma nei punti di transizione verso collettori, valvole e attrezzature esistenti la connessione filettata resta indispensabile. Per questo la gamma John Guest comprende terminali, gomiti e adattatori filettati nei principali standard BSP e NPT.
Nelle giunzioni coniche e in quelle cilindriche metallo-metallo, la tenuta va completata con un sigillante per filettature. I sigillafiletti e frenafiletti Loxeal sono il complemento naturale dei raccordi filettati: sostituiscono il nastro PTFE con una tenuta anaerobica che riempie i vuoti tra i filetti, resiste a vibrazioni e sbalzi termici e previene gli allentamenti progressivi.
Scegliere la combinazione corretta di filettatura, materiale del raccordo e sigillante significa realizzare giunzioni che non perdono nel tempo, riducendo manutenzione e sprechi.
Leggi anche: Adesivi e bloccanti industriali Loxeal: guida alla scelta
Richiedi una consulenza tecnica personalizzata per filettature per raccordi
Se devi collegare linee con standard diversi, scegliere tra filettatura cilindrica e conica o individuare l’adattatore giusto, il nostro team tecnico può affiancarti. Possiamo supportarti nella:
- identificazione dello standard di filettatura presente in impianto;
- selezione di raccordi e adattatori John Guest BSP, NPT o metrici;
- scelta del metodo di tenuta e del sigillante più adatto;
- dimensionamento delle connessioni in funzione di portate e pressioni.
Contattaci per fissare un incontro tecnico e ricevere una proposta su misura per il tuo impianto.
